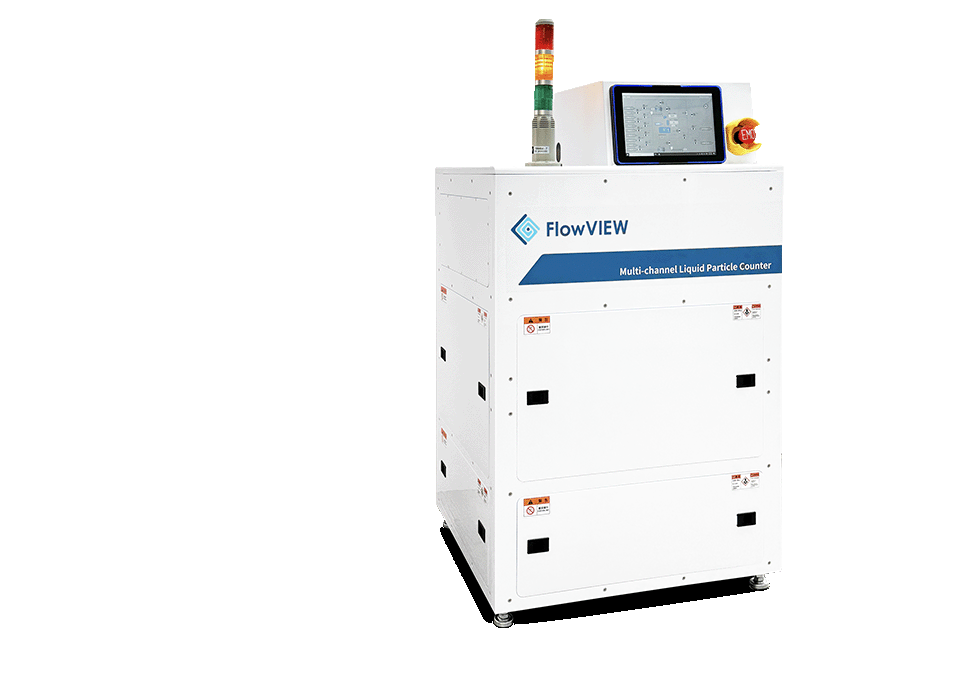

多通道液體粒子檢測系統 MLPC 多通道液體粒子檢測系統 MLPC

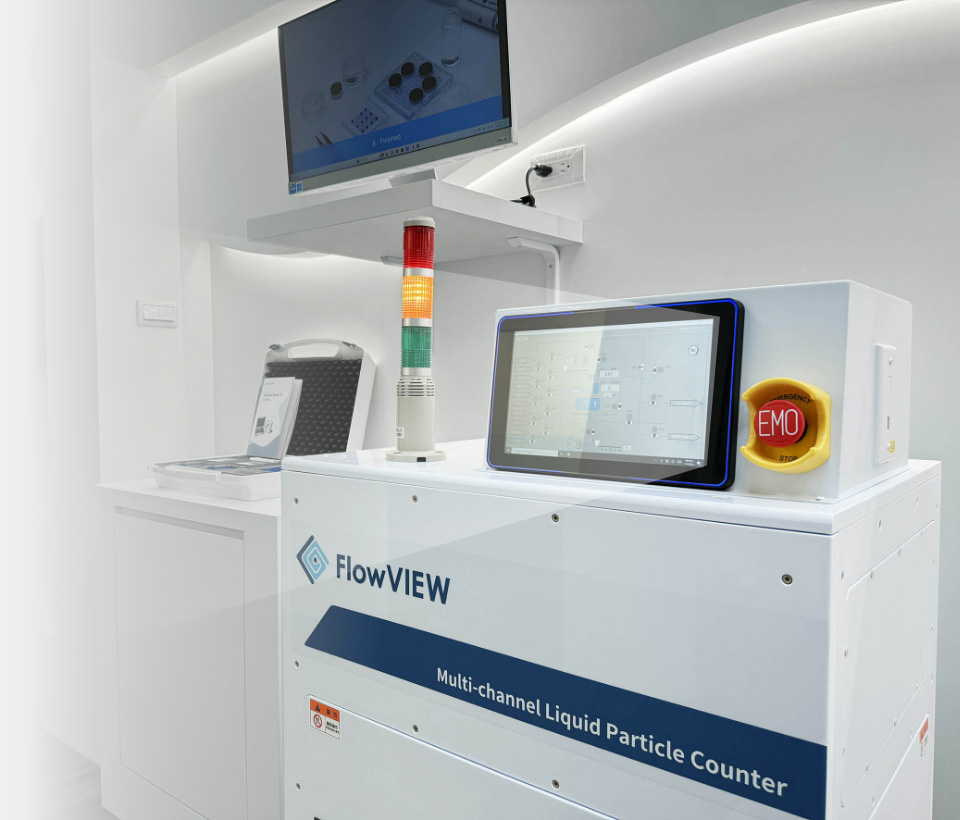

多通道液體粒子檢測系統 MLPC

濕製程微汙染自動化監控

即時監控水質與處理槽狀態,並直觀顯示液體中微粒子數量的變化,有效提升製程效率與良率。結合多點位整合設計,顯著降低設備成本,成為微汙染管控的最佳解決方案。

Aquarius Starter Kit
  • Online 24 小時監控微奈米粒子數量變化

    MLPC可以持續長時間監控粒子數量,實質掌握各製程階段的粒子變化趨勢。

  • 建立穩定製程標準

    MLPC可作為機台保養與製程穩定的標準依據,協助建立各階段製程的品質規範,提升生產良率。內建數據自動儲存功能,可完整記錄製程參數並保存一年,便於查核、追溯與優化,實現科學化製程管理。

  • 一機多點位監控,減少機台成本

    FlowVIEW多通道液體粒子檢測系統具有9個檢測通道,與一般單通道粒子計數器不同的是,它能夠在同一區域的生產線設備上設置不同位置的監控點。此外,它可以直接整合到現有的生產線機台中,有效降低機台成本。

  • 缺陷預判,降低異常而產生的無效成本

    自動示警功能可在潔淨度標準時主動發出警報,即時回傳有效數據使現場作業人員提前因應處理,更可掌握保養週期,提前更換濾心,預防和降低生產中因微汙染而造成的異常損失。

  • 多元化學液應用

    顯影劑、混酸去光阻液、銅/鋁酸、DI water 檢測效果佳。

核心能力

光遮蔽法(Light blocking)

LD/PD 成一直線

光遮蔽法(Light blocking)

光散射法(Light scattering)

LD/PD 成角度排列

光散射法(Light scattering)

產品規格

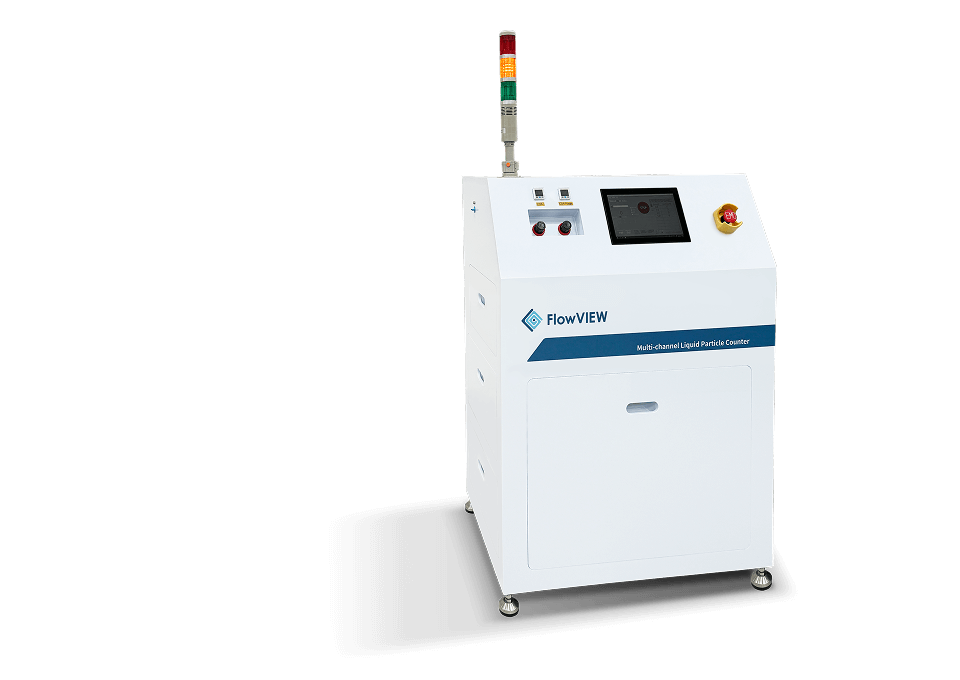

機型 FlowVIEW DI series / Chem series
量測範圍 0.1μm-100μm 了解更多..
檢測通道數 9
清洗通道數 1
取樣溫度/黏度 5-80 °C / 150 cps
粒子濃度限制 4,000 P/ml @ 5% coincidence error
通訊傳輸 Internet / RS485 / Modbus
主機尺寸 W850 x L550 x H1629 mm (±5mm)
重量 105 kg(±5 kg)
選擇配備 除氣泡裝置 / 液體回流系統

軟體運用 使用者介面

主介面
系統介面
粒子監控曲線分析圖
主介面
系統介面
粒子監控曲線分析圖

MLPC應用

中游
下游

原料端品質管控

OQC, IPQC

化學原料

異丙醇(IPA)、脫膜劑、顯影劑、清洗劑(KOH)、去膜劑(stripper)

化學原料

化鍍藥水、電鍍藥水、去離子水、金屬蝕刻液、剝膜液、脫膜劑、銅酸、鋁酸

來料的品質管控

IQC

製程上的品質管控

IPQC、PQC、OQC
晶圓製造
蝕刻製程、脫膜製程、微影製程、清洗製程
PCB
化鍍製程、電鍍製程、蝕刻製程、脫膜製程
封裝
清洗製程
