對半導體產業而言,化學品進料污染更不是小事,一旦忽略,微粒或異物可能直接影響晶圓良率、製程穩定性、設備壽命及產品可靠性,甚至可能損害客戶信任與法規合規性。因此,在進料階段建立嚴格的檢測與控制流程,是確保製程穩定與產品品質的關鍵一步。
解決方案:流體智動化光學影像檢測解決方案 LEADquid 800 Series
在 PI 薄膜塗佈製程中,PI 塗佈後需經軟烤與固化約 2–3 天,再由 AOI 進行表面檢查。然而許多塗佈瑕疵往往在最後階段才被發現,此時產品已無法挽回。

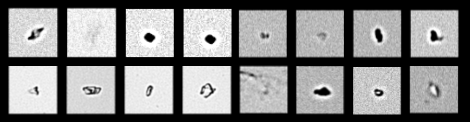

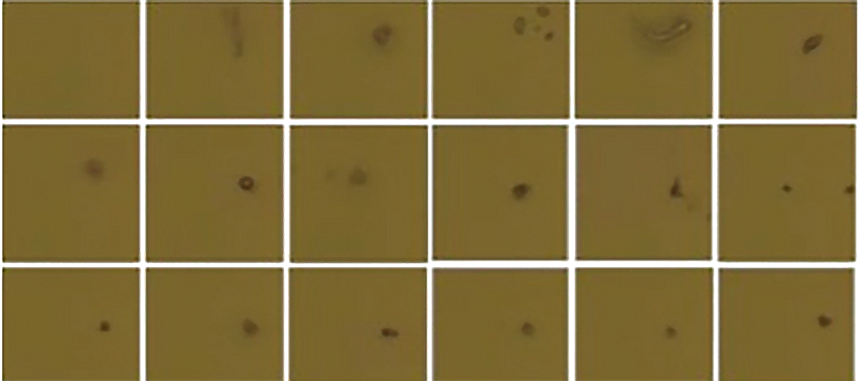

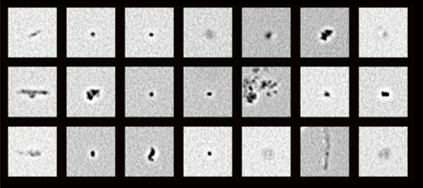

即使經過過濾,生產前樣品中仍存在殘留微污染粒子。粒子可視化分析顯示,其主要來源為 NMP 混合不均所造成的凝膠型異常。透過 AI 粒子辨識與分類技術,系統可針對結晶凝膠粒子進行快速區分,協助製程人員即時辨識異常、定位污染來源,並有效提升前段製程控管效率。
